Układ hydrauliczny ciągnika rolniczego – co warto wiedzieć

Czym jest układ hydrauliczny w ciągniku rolniczym?

Układ hydrauliczny jest sercem każdego nowoczesnego ciągnika rolniczego – to zaawansowany system wykorzystujący ciśnienie oleju do przenoszenia mocy. Umożliwia precyzyjne podnoszenie, opuszczanie i sterowanie podłączonymi maszynami oraz ich złożonymi funkcjami roboczymi.

Architektura układu hydraulicznego opiera się na kilku głównych elementach:

• pompy hydraulicznej – głównego elementu systemu,

• zaworów sterujących – kierujących przepływem oleju,

• przewodów i węży – rozprowadzających olej,

• siłowników – wykonujących pracę mechaniczną,

• zbiornika oleju – magazynującego płyn roboczy.

Współczesny rynek oferuje dwa podstawowe typy układów hydraulicznych. Pierwszy to system otwarty, wyposażony w pompę o stałym wydatku. Drugi – zamknięty, wykorzystujący pompę o zmiennym wydatku, która inteligentnie dostosowuje przepływ oleju do bieżących potrzeb maszyny.

Konfiguracja układu hydraulicznego może przybierać różne formy. Czasami dzieli on wspólny obieg oleju ze skrzynią biegów, innym razem funkcjonuje jako całkowicie niezależny system. Ma to kluczowe znaczenie przy doborze odpowiedniego oleju oraz planowaniu strategii konserwacyjnej.

Rodzaje układów hydraulicznych w ciągnikach

Układ hydrauliczny otwarty (OC)

Układ hydrauliczny otwarty (Open Center, OC) to klasyczne rozwiązanie dominujące w ciągnikach rolniczych, szczególnie w maszynach niższej i średniej klasy. Jego charakterystyczna nazwa odzwierciedla zasadę działania – olej hydrauliczny po wykonaniu zadania powraca do zbiornika przez otwarty obwód, tworząc ciągły cykl przepływu.

W centrum tego systemu pracuje pompa zębata o stałej wydajności, która nieustannie tłoczy olej. Kiedy hydraulika pozostaje nieaktywna, płyn roboczy wraca bezpośrednio do zbiornika. To proste rozwiązanie wiąże się jednak z nieuniknionymi stratami energii.

Układ OC wyróżnia się wieloma zaletami: prostotą konstrukcji, konkurencyjnymi kosztami produkcji, bezproblemowym serwisowaniem oraz wyjątkową niezawodnością w najbardziej wymagających warunkach pracy.

System ma jednak swoje ograniczeniach tego rozwiązania. Stały wydatek pompy przekłada się na niższą efektywność energetyczną w porównaniu do systemów zamkniętych. Konsekwencją jest zwiększone zużycie paliwa, szczególnie odczuwalne podczas intensywnych prac hydraulicznych. Dodatkowo układ otwarty oferuje ograniczoną precyzję sterowania – aspekt, który może okazać się problematyczny przy bardziej wyrafinowanych zadaniach rolniczych.

Układ hydrauliczny zamknięty (LS)

Układ hydrauliczny zamknięty, powszechnie znany jako Load Sensing (LS), to najbardziej zaawansowane rozwiązanie technologiczne w nowoczesnych ciągnikach. Wykorzystuje on sofistykowaną pompę osiowo-tłoczkową o zmiennym wydatku, która w czasie rzeczywistym dostosowuje przepływ oleju do aktualnych potrzeb maszyny.

Główną zaletą układu zamkniętego jest wysoka efektywność energetyczna. Przekłada się to na wymierną oszczędność paliwa sięgającą 10-15% w porównaniu do tradycyjnych układów otwartych – różnica, która w długoterminowej eksploatacji oznacza znaczące korzyści ekonomiczne.

System LS zapewnia również bardzo wysoką precyzję sterowania siłownikami hydraulicznymi. Dzięki temu operator zyskuje możliwość wykonywania skomplikowanych i niezwykle dokładnych manewrów narzędziami. Jest to szczególnie przydatne przy pracach wymagających najwyższej precyzji – od obsługi ładowaczy czołowych po współpracę z zaawansowanymi maszynami uprawowymi.

Należy pamiętać, że układy zamknięte charakteryzują się większą złożonością konstrukcyjną. Wiąże się to z wyższymi kosztami produkcji i potencjalnie droższymi naprawami. Wymagają również bardziej skrupulatnej konserwacji oraz stosowania olejów hydraulicznych najwyższej jakości. Mimo tych wyzwań, korzyści płynące z oszczędności paliwa i wyższej wydajności pracy sprawiają, że rozwiązanie to staje się nowym standardem w ciągnikach przeznaczonych do najbardziej intensywnych prac rolniczych.

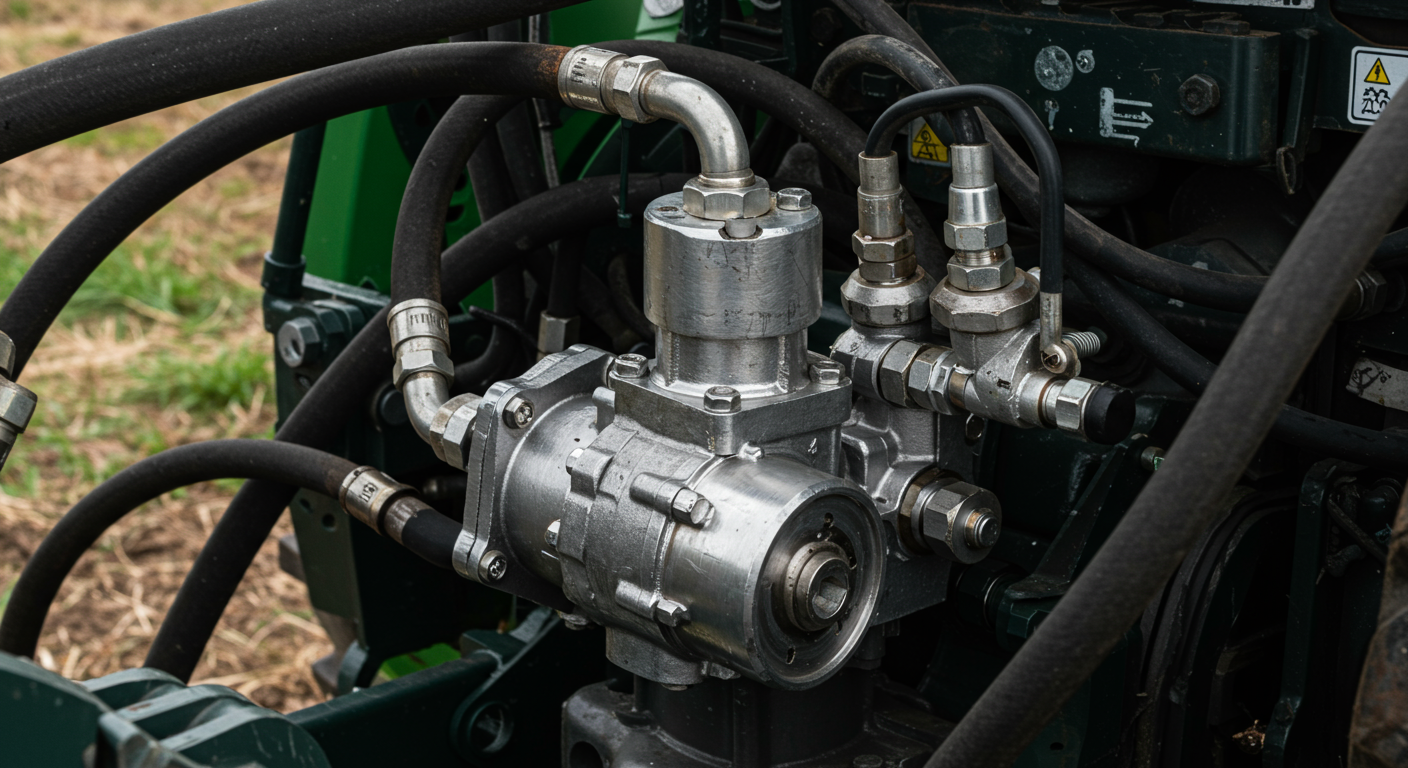

Pompy hydrauliczne w ciągnikach – kluczowe komponenty

Pompy hydrauliczne są najważniejszym elementem układu hydraulicznego w ciągniku – to one odpowiadają za wytworzenie niezbędnego ciśnienia i przepływu oleju zasilającego wszystkie elementy wykonawcze. Wybór odpowiedniego typu pompy przez producentów zależy od klasy i przeznaczenia maszyny, a ich decyzja bezpośrednio wpływa na wydajność całego systemu.

W ciągnikach rolniczych dominują dwa główne typy pomp hydraulicznych: zębate i tłokowe. Pompy zębate wyróżniają się prostotą konstrukcji, wyjątkową niezawodnością i atrakcyjnymi kosztami produkcji. To czyni je idealnym wyborem do układów otwartych. Ich wydajność pozostaje stała – niezależnie od obciążenia tłoczą identyczną ilość oleju. W ciągnikach średniej klasy typowa wydajność pomp zębatych oscyluje między 40 a 80 litrami na minutę.

Pompy tłokowe, a precyzyjniej mówiąc osiowo-tłoczkowe, znajdują zastosowanie głównie w zaawansowanych układach zamkniętych typu Load Sensing. Ich kluczową przewagą jest możliwość precyzyjnej regulacji wydatku – ilość tłoczonego oleju może być dokładnie dostosowana do bieżącego zapotrzebowania. Pompy te osiągają znacznie wyższe ciśnienia robocze, nawet do 200-250 bar, w porównaniu do swoich zębatych odpowiedników. Przekłada się to na znacznie większą moc hydrauliczną dostępną dla operatora.

Współczesne ciągniki często wyposażane są w kilka niezależnych pomp hydraulicznych, z których każda pełni specjalistyczną funkcję:

Wydajność pomp hydraulicznych bezpośrednio wpływa na możliwości ciągnika w zakresie współpracy z maszynami towarzyszącymi. W przypadku ciągników klasy premium całkowita wydajność układu hydraulicznego może przekraczać nawet 200 litrów na minutę. Te parametry umożliwiają jednoczesną obsługę kilku energochłonnych odbiorników hydraulicznych, takich jak prasy zwijające czy kombajny.

Zawory hydrauliczne – ich funkcje i rodzaje

Zawory hydrauliczne działają jak centrum sterujące, które z precyzją kontroluje przepływ, ciśnienie i kierunek oleju. Dzięki nim operator zyskuje możliwość precyzyjnej obsługi nawet najbardziej wyrafinowanych maszyn.

W nowoczesnych ciągnikach stosuje się dwa główne rodzaje zaworów: tradycyjne, sterowane mechanicznie za pomocą dźwigni, oraz zaawansowane elektrohydrauliczne.

Zawory elektrohydrauliczne, aktywowane wygodnymi przyciskami, otwierają przed operatorem możliwość zdalnego sterowania. Jest to bardzo przydatne podczas podłączania maszyn z zewnątrz kabiny, znacząco zwiększając komfort i bezpieczeństwo pracy.

Zawory elektrohydrauliczne oferują szerokie możliwości. W najnowocześniejszych ciągnikach wyposażonych w zaawansowane monitory typu CEBIS (Claas Electronic on Board Information System) możliwe jest programowanie skomplikowanych sekwencji ruchów hydrauliki. Znajduje to szczególne zastosowanie w inteligentnych systemach zarządzania narzędziem na uwrociach. Operator może zaprogramować automatyczną sekwencję podnoszenia i opuszczania narzędzi podczas zawracania na końcu pola – rozwiązanie znacznie poprawiające komfort i wydajność pracy.

Szczególną uwagę zasługują zawory proporcjonalne, które umożliwiają płynną regulację przepływu oleju w zależności od stopnia wychylenia dźwigni lub siły nacisku na przycisk. Dzięki nim operator może bardzo precyzyjnie kontrolować prędkość ruchu siłowników. Jest to szczególnie ważne przy pracy z najbardziej wrażliwymi maszynami – od ładowaczy czołowych po precyzyjne maszyny do siewu.

Najnowocześniejsze ciągniki klasy premium oferują nawet do ośmiu par wyjść hydraulicznych, z możliwością indywidualnego programowania każdego z nich. Operator może dostosować wydatek oleju i czas działania do specyficznych wymagań konkretnej maszyny. Takie rozwiązanie pozwala na optymalne dostosowanie pracy hydrauliki do różnorodnych maszyn towarzyszących, znacznie zwiększając wszechstronność ciągnika w nowoczesnym gospodarstwie.

Konserwacja układu hydraulicznego – kluczowe czynności

Prawidłowa i systematyczna konserwacja układu hydraulicznego jest podstawą jego długotrwałej niezawodności. Pozwala to uniknąć kosztownych awarii i nieplanowanych przestojów w najgorętszych momentach sezonu.

Najważniejsze czynności konserwacyjnych należą:

• Systematyczna kontrola poziomu oleju – zbyt niski poziom grozi uszkodzeniem pompy, a zbyt wysoki – wyciekami.

• Regularna wymiana filtrów hydraulicznych – zalecana co 500 motogodzin lub raz w roku, aby chronić precyzyjne elementy układu.

• Kontrola szczelności – regularne sprawdzanie węży, złączek i siłowników pod kątem wycieków.

• Smarowanie ruchomych części – zapobiega zużyciu i redukuje tarcie.

• Okresowa kontrola ciśnienia – zapewnia optymalną wydajność i chroni komponenty przed uszkodzeniem.

Eksploatacja maszyny z uszkodzoną hydrauliką może prowadzić do poważnych awarii i potencjalnego zagrożenia dla operatora. Dlatego każda nieprawidłowość w działaniu hydrauliki wymaga natychmiastowej uwagi. Spowolnione ruchy siłowników? Nietypowe dźwięki? Nadmierne nagrzewanie się oleju? Są to sygnały wymagające błyskawicznej diagnozy i naprawy.

Jak często wymieniać olej hydrauliczny?

Standardowe zalecenia mówią o wymianie oleju hydraulicznego co 1000-2000 motogodzin. Jednak w przypadku pracy w szczególnie trudnych warunkach – wysokie zapylenie, ekstremalne temperatury – ten interwał należy bezwzględnie skrócić do 500-1000 motogodzin.

Należy pamiętać, że niektórzy producenci śmiało zalecają wymianę oleju hydraulicznego co 3000 motogodzin. Dotyczy to jednak wyłącznie najnowszych modeli ciągników wyposażonych w zaawansowane systemy filtracji. Nawet w tych maszynach, przy intensywnej eksploatacji, rozsądne jest rozważenie częstszej wymiany.

Regularna wymiana oleju hydraulicznego jest niezbędna. Płyn ten z czasem nieuchronnie traci swoje właściwości smarne, ulega procesowi starzenia i stopniowemu zanieczyszczeniu. Zużyty olej szkodzi całego układu hydraulicznego, prowadząc do nieprawidłowej pracy i przedwczesnego zużycia kluczowych komponentów, takich jak pompy czy zawory.

Oprócz ścisłego przestrzegania zalecanego harmonogramu wymian, kluczowe jest również regularne monitorowanie stanu oleju. Zmiana barwy na ciemniejszą? Niepokojący zapach spalenizny? Widoczne zanieczyszczenia? Są to sygnały, że olej należy wymienić natychmiast, niezależnie od liczby przepracowanych motogodzin.

Pamiętajmy, że: koszt wymiany oleju to ułamek potencjalnych wydatków na naprawę uszkodzonego układu. Dlatego lepiej przeprowadzać tę kluczową czynność serwisową nieco częściej, niż ryzykować katastrofalną awarię w szczycie sezonu prac polowych.

Diagnostyka układu hydraulicznego – jak sprawdzić jego działanie?

Systematyczna diagnostyka układu hydraulicznego pozwala na wczesnego wykrywania problemów i unikania poważnych usterek. Takie podejście może uchronić przed kosztownymi naprawami.

Podstawowe kroki diagnostyczne obejmują:

• Ocenę stanu oleju – należy sprawdzić jego kolor, zapach, konsystencję i poziom w zbiorniku.

• Kontrolę ciśnienia w systemie – za pomocą manometru, porównując wyniki z zaleceniami producenta.

• Sprawdzenie działania komponentów – weryfikacja pracy pompy, zaworów i siłowników pod kątem nietypowych dźwięków, opóźnień czy braku siły.

• Kontrolę szczelności – dokładne oględziny przewodów, złączek i uszczelnień w poszukiwaniu wycieków.

Do najczęstszych objawów awarii układu hydraulicznego należą:

• spadek ciśnienia,

• wolne działanie siłowników,

• nadmierne nagrzewanie się oleju,

• głośna praca pompy,

• wycieki.

Pamiętajmy, że: wczesna diagnostyka i błyskawiczna reakcja na wykryte nieprawidłowości najlepiej chroni w długotrwałą niezawodność maszyny. Pozwalają uniknąć kosztownych napraw i frustrujących przestojów w pracy. W przypadku wykrycia poważniejszych problemów zawsze warto skonsultować się z wykwalifikowanym mechanikiem specjalizującym się w hydraulice ciągników rolniczych.

System Power Beyond – co to jest?

System Power Beyond to zaawansowane rozwiązanie hydrauliczne, które umożliwia bezpośrednie i nieprzerwane zasilanie maszyn towarzyszących. Działa ono poprzez ominięcie zaworów ciągnika, tworząc dedykowaną ścieżkę przepływu oleju.

Główną zaletą tego systemu jest zapewnienie stałego, wysokiego przepływu oleju. Przekłada się to na wyższą wydajność i większą precyzję sterowania narzędziami, szczególnie tymi o dużym zapotrzebowaniu na moc hydrauliczną.

Typowy zestaw złączy Power Beyond składa się z:

• przyłącza ciśnieniowego (P),

• przyłącza powrotnego (T),

• przewodu sygnałowego (LS) – w systemach Load Sensing informuje pompę o zapotrzebowaniu na olej.

System Power Beyond sprawdza się znakomicie w maszynach wyposażonych we własne zawory sterujące – prasy rolujące, opryskiwacze czy najnowocześniejsze siewniki. Maszyny te mogą autonomicznie kontrolować przepływ oleju zgodnie z własnymi, specyficznymi potrzebami. Eliminuje to straty energii i dramatycznie zwiększa efektywność pracy całego zestawu.

Zastosowanie Power Beyond daje konkretne korzyści ekonomiczne. Minimalne straty ciśnienia przekładają się na obniżone zużycie paliwa, podczas gdy precyzyjne sterowanie znacząco wydłuża żywotność komponentów hydraulicznych. Korzyści te zwracają się w długoterminowej eksploatacji.
